ウーハー　エッジの貼り替え

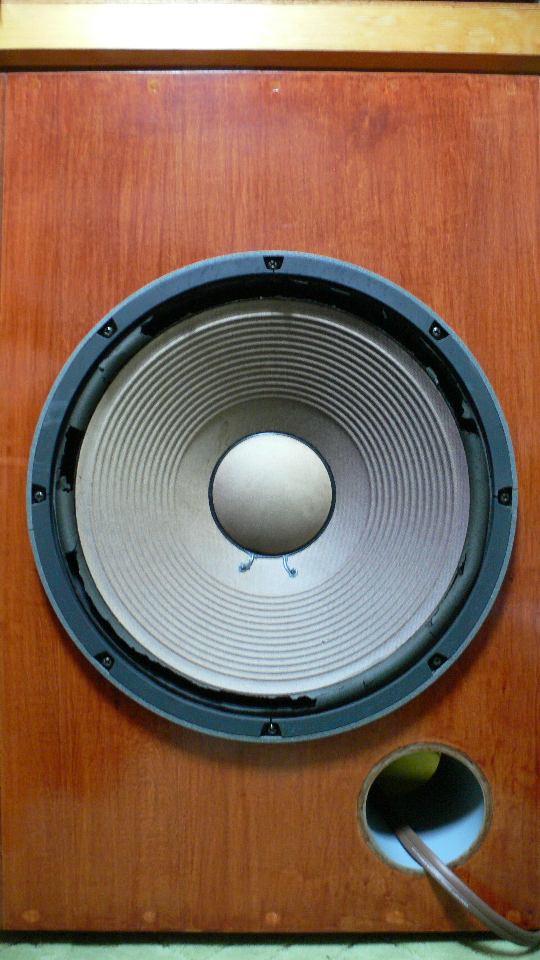

	Ｎｏ．１　スーパーウーハーに使用している口径４０センチのスピーカー。　発砲ウレタンエッジがボロボロです。　箱の大きさは、４５６×６８５×３６４ｍｍ
	Ｎｏ．２　発砲ウレタンエッジの状態です。　何故、ボロボになってしまう材料を使用しているのか疑問です。

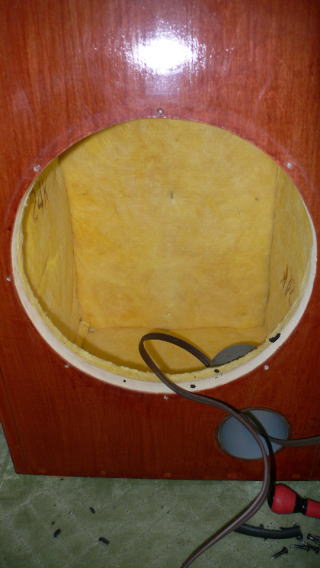

	Ｎｏ．３　ウーハーはボックスに木ねじで止めています。　中のグラスウールは、十数年前に取り付けたまま、新品の様です。スピーカーボックスを製作したとき、ボックスのスピーカーの穴を上面にして、スピーカーを落とし込み、取りあえず音だし。スピーカーを木ねじで止めないで音を出したら、低音が入ってくると、浮き上がるスピーカーを手で押さえられなく、びっくりした事を思い出しました。ものすごい音圧です。　スピーカーコードは、直接スピーカー端子からダクト穴を通してアンプの出力へ接続しています。

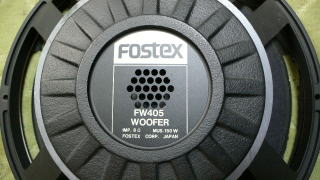

	Ｎｏ．４Ｆｏｓｔｅｘ　ＦＷ４０５　ＷＯＯＦＥＲと書かれているのを読み取れます。　Ｆｏｓｔｅｘの口径４６センチはＦＷ５０７。　　　　　　　口径８０センチはＦＷ８００です。
	Ｎｏ．５　十数年前、この状態でウーハーを取り付けた事を思い出しました。　発砲ウレタンを取り除くのは、指でこすっていくと、黒くベタついたのが取れてきます。じゅうたんが黒く汚くなるので、敷物が必要です。　エッジの取り替えは２回目です。以前、東芝のスピーカーのエッジを取り替えました。材料の関係で４分割で行いました。セーム皮が厚手だったので、コーンの振動が押さえられ、若干低音が出にくくなりました。

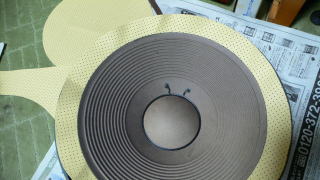

	Ｎｏ．６　今回は、１枚物のセーム皮を入手できました。５２０ｍｍ×５２０ｍｍ　大きい円を描くのに、コンパスに足を継ぎ長くし、切り取り線、糊しろ線を描きました。　セーム皮を裁断し、仮にコーン紙に合わせてみました。　この状態を見ると、もう、完成した様に思いますが、これからセーム皮を接着するのが大変です。　この後、和室の和風ブラインドの取り付け、ふすまの張り替え、畳の表替えなど、別の雑用が入り、エッジの補修は一時休止です。畳は畳屋さんです。
	Ｎｏ．７　御影石のターンテーブル。接着するとき、スピーカーを回すのは重たいので、陶芸のろくろを思い出しました。娘がケーキを作る時に使う、石でできたターンテーブルを借り、この上にスピーカーを載せ、少しづつ移動させていきました。
	Ｎｏ．８　接着剤をフレームに付け、ひたすら、指で皮をフレームに押さえつけていきます。だんだん接着力がでてきます。ひたすら、押さえ付けていきました。あとは、固まるのを待つだけ。
	Ｎｏ．９　ウーハーの裏側。接着状態は良好です。

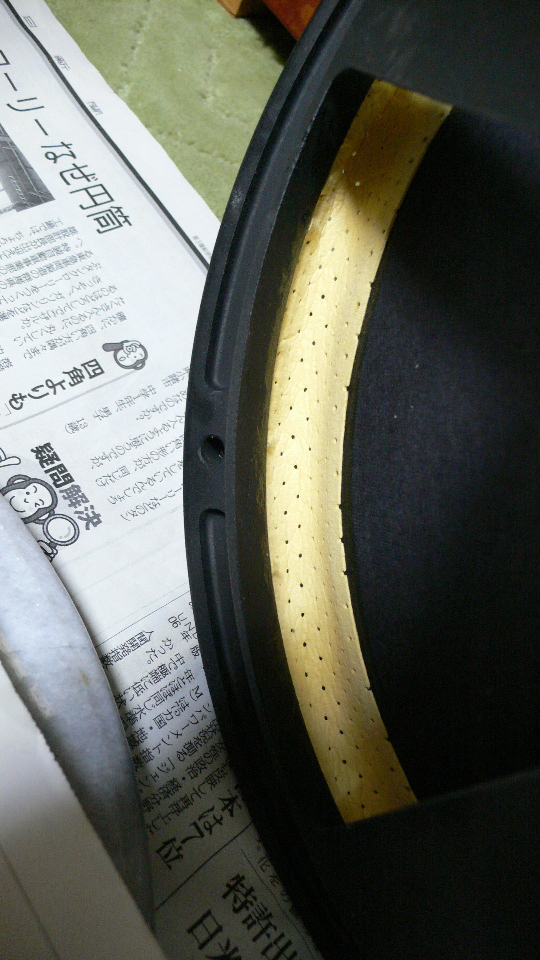

	Ｎｏ．１０　ウーハーの裏側。コーン紙側ののりしろは５ｍｍです。

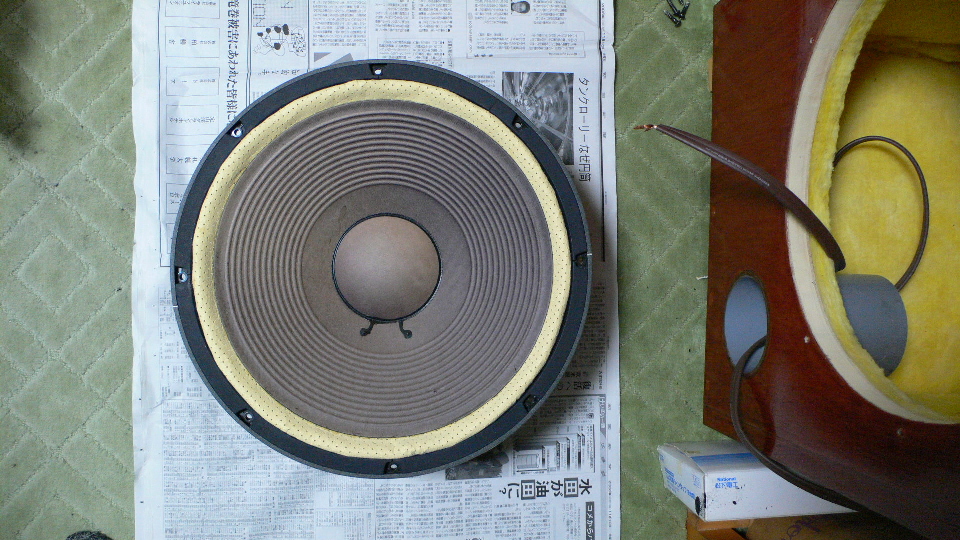

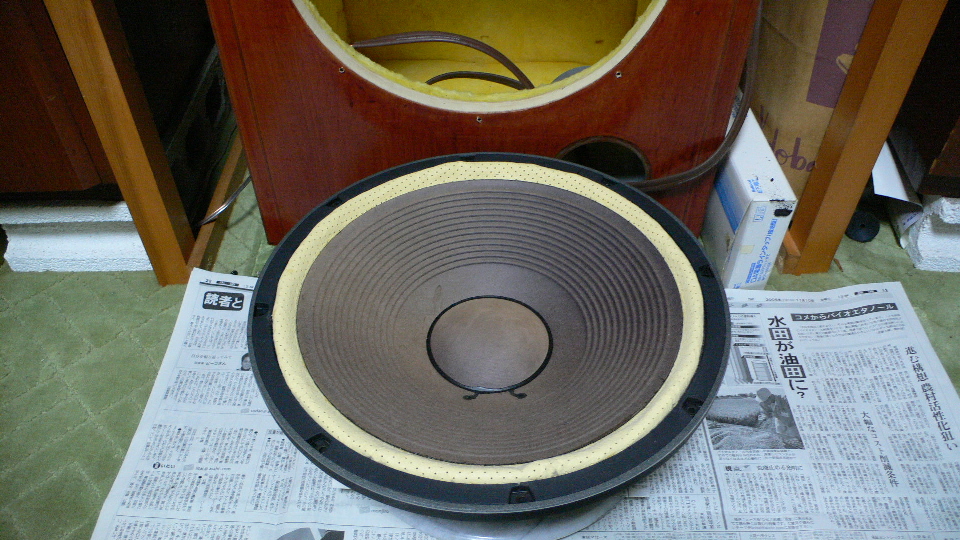

	Ｎｏ．１１　取り付ければ完成です。１枚もののセーム皮は、見た目にもすっきりしています。たわみの部分を作ったので、フレームに接着するとき、どうしても、長さのしわ寄せがきますがひたすら、指で押さえて接着していくだけです。

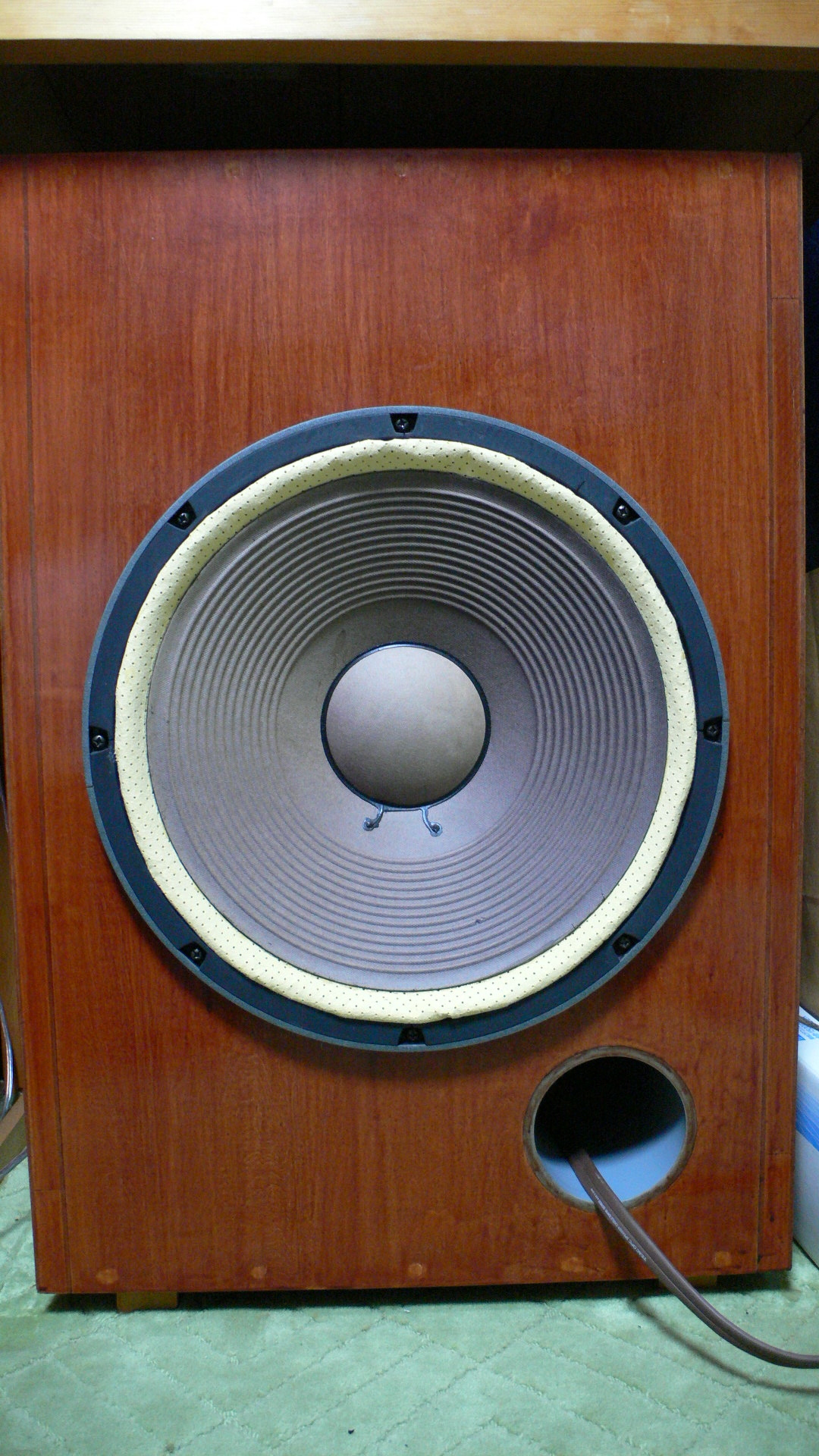

	Ｎｏ．１２　スピーカーを取り付けて完成です。　以前と変わらず重低音を再生しました。ウーハーなので、音質には余り気遣う事は無いと思いますが、中、高域のスピーカーだと、エッジがコーン紙に対して、限りなく無抵抗で有る事が必要条件になると思います。　となると、軽いウレタンを使用してあった事の意味合いも理解できます。
