　レコードプレーヤー　ＰＬ－４１
　ベルトドライブ
　最初はトーンアーム１本、MMカートリッジの構成しか考えていなかったので、ＰＬ－４１をセンターボックスに組み込みました。その後、MCカートリッジでも聴いてみたくなり、MMカートリッジとMCカートリッジを取り替えて聴くのに手間がかかるので、トーンアームを１本追加して取り付けられるレコードプレーヤーケースを探しました。
　最初は右にトーンアームが有る一般的な配置です。ＰＬ－４１は、トーンアーム、モーターセットでシャーシ(chassis)に配置されており、奥側の中央部の、ターンテーブルに一番近い場所にMICROの長いトーンアームを取り付けると、同時トレースですと右側のＰＬ－４１のトーンアームに重なります。MICROの長いアームを左側の少し下側に遠ざけて取り付けるのには、ＰＬ－４１のシャーシが当たります。トーンアームを２本配置するのでしたら、最初からモーター部だけを選ぶべきです。或は、ターンテーブルの周りにはみ出した枠が無い、ターンテーブルに沿った枠の形状です。
　そこで、左の画像の様に、ＰＬ－４１を９０度左回転させ、奥側にＰＬ－４１のトーンアーム、追加するMICROの長いアームは右側に取り付けることにしました。レコードをかけている時も蓋を閉められるプレーヤーケースを札幌の大阪屋で選びました。
　実家の小リフォームで使った化粧板の端材を穴あけ加工して取り付けてみると、ＰＬ－４１のトーンアームがレコードの終わりに近づくとケースの奥側に少し当たるので、彫刻刀でケースを削りました。塗装したら目立たなくなると思います。
　ＰＬ－４１のアームを少し左下に寄せて、ケースの角の広い部分を利用できたら、木部の蓋を削らなくても良いです。どうにか目論んだ設計どおり小さなケースに収まりました。
　ベルトドライブは、使用しなくてもゴムベルトが緩みターンテーブルから落ちてしまいます。何年か毎に数回取り替えてきました。ゴムベルトはいつまでも作られている様で入手できますが、一般的なゴム製のゴム輪ですので、価格が高過ぎます。

　右のMICRO のトーンアーム MA-202(15､800円) のカートリッジ
　１．シュアーＶ１５　ＴｙｐｅⅢ、ＭＭ型　購入時23､000円　出力３．５mV　１０Hz～25KHz　楕円針　針圧０．７５ｇ～１．２５ｇ　自重６ｇ　広がりの有る、キラキラした煌びやかな音がします。チェンバロの音の様に、倍音を多く含んだ音の再現性が良いと思います。針圧は０．７５ｇ。　ヘッドシェルはMICRO。ＭＩＣＲＯのヘッドシェルは一番デザインが良く、指掛けが水平ですのでレコード盤に針を置いた後、指を逃がし易いです。－お気に入りです。ＭＭ一番のお気に入り。

　奥のPioneer のトーンアーム PA-100(13､500円) のカートリッジ
　２．ＦＲ-１MK3　ＭＣ形　購入時24､000円　針交換20､000円。出力０．１４mV　２０Hz～４５KHz　純銀コイル　リニアトレース型特殊楕円ダイヤモンド　コイルインピーダンス１０Ω　針圧２ｇ　自重１０．５ｇ
　二個目のＭＣカートリッジです。解像度が良いと言うのか繊細な音がします。ＭＣ一番のお気に入り。

　他のカートリッジ
　３．ＤＥＮＯＮ　ＤＬ－１０３　ＭＣ型 購入時16､000円　出力０．３mV　２０Hz～４５KHz ソリッドダイヤ丸針　電気インピーダンス４０Ω　針圧２．５ｇ自重８．５ｇ
　　　最初に購入したＭＣ型のカートリッジです。放送局でも使用していました。ずっしりした音がします。シュアーＶ１５　ＴｙｐｅⅢ　ＭＭと比較すると、モノラル的な感じの音。
　ＦＲ-１MK3　ＭＣより出力電圧が倍以上あります。プリアンプのＭＭ端子につないでも、ボリュームを上げて使え無いこともないですが、照明スイッチの入切りのバッと雑音などが入ると、耐入力の小さなスピーカーですと良くないです。

　４．PiONEER PC-20 付属のカートリッジ　ＭＭ型　購入時10､000円　交換針3､000円。出力２～３mv　１０Hz～２５KHz　針先0.5mil　インピーダンス５ＫΩ　針圧１．２～１．８ｇ(最適１．５ｇ)　自重３．７ｇ
　充分なカートリッジです。オールマイティーで使えるとオーディオ誌でも評判が良かったです。ヘッドシェルのデザインが良いので、別のMM型のカートリッジを購入して取り付けるつもりで、購入したヘッドシェルも持っています。未使用です。
　この時、折角別のカートリッジを買い足すなら、プリメインアンプYAMAHA CA1000Ⅱのphono端子にはMM入力端子 MC入力端子の２系統有りましたので、タイプの違うMC型が良いのではと考えたのが、マイクロのアームの追加の始まりでした。そして、ＭＣ型のMM型とは違う繊細な再現性が気に入りました。現在のプリメインアンプ、AVアンプにはMC型の入力端子が無いのが残念です。phono入力端子が付いていないのも多いかと。
　
　この４つのカートリッジで聴いています。

　ＭＣ型のＦＲ-１MK3、ＤＬ－１０３は、正規な落ち着いた音と言うか、繊細で明瞭な音、クラシック音楽向きかも。
　ＭＭ型のシュアーＶ１５ＴｙｐｅⅢは、何かハデな感じがします。焦点が広がっている様な音像、ビバルディー、ポールモーリアの様な軽快な音楽向きかも。
　まー、音の好みは人それぞれ。どのカートリッジでも良い音が聴こえてきます。

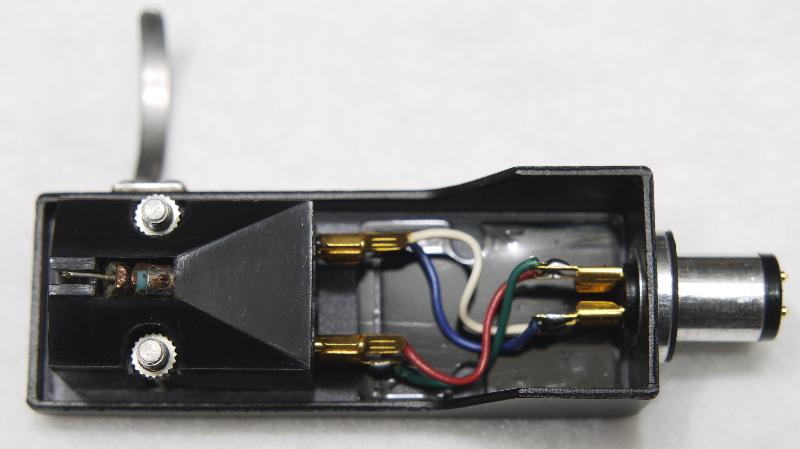

１．　シュアーＶ１５ＴｙｐｅⅢ　ＭＭ型
　ヘッドシェルは、ＭＩＣＲＯ
　　Ｖ１５Ⅲ　　ＭＭ　自重　６．０ｇ　＋(シェル１２．０ｇ)　＝１８．０グラム
　　ＦＲ１Ⅲ　　ＭＣ　自重１０．５ｇ　＋(シェル１８．５ｇ)　＝２９．０グラム
　　ＤＬ１０３　ＭＣ　自重　８．５ｇ　＋(シェル　９．５ｇ)　＝１８．０グラム
　　ＰＣ２０　　ＭＭ　自重　３．７ｇ　＋(シェル１７．３ｇ)　＝２１．０グラム

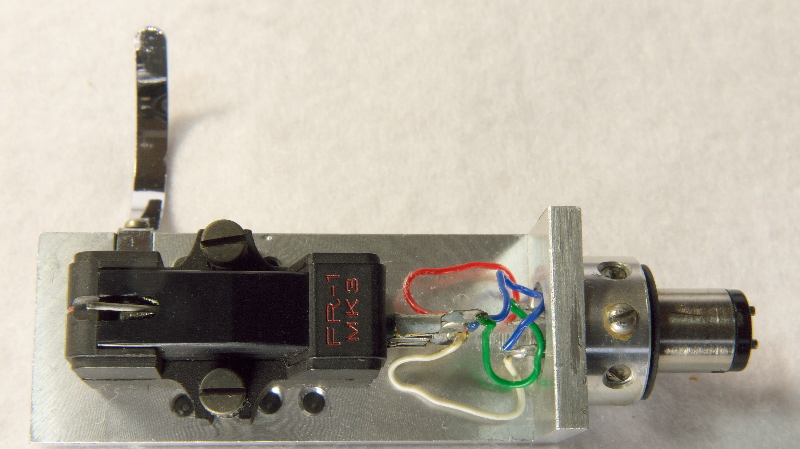

２．　ＦＲ-１MK3　ＭＣ型
　　ヘッドシェルは、オーディオテクニカ
　　Ｖ１５Ⅲ　　ＭＭ　自重　６．０ｇ　＋(シェル１２．０ｇ)　＝１８．０グラム
　　ＦＲ１Ⅲ　　ＭＣ　自重１０．５ｇ　＋(シェル１８．５ｇ)　＝２９．０グラム
　　ＤＬ１０３　ＭＣ　自重　８．５ｇ　＋(シェル　９．５ｇ)　＝１８．０グラム
　　ＰＣ２０　　ＭＭ　自重　３．７ｇ　＋(シェル１７．３ｇ)　＝２１．０グラム

３．　ＤＥＮＯＮ　ＤＬ－１０３　ＭＣ型
　　ヘッドシェルは、ＤＥＮＯＮ
　　DENONのシェルが軽くてMICROのトーンアームのウェイトバランスがとれません。
　 MICROのトーンアームにＦＲ１Ⅲ ＋オーディオテクニカのシェルを取り付けてからは、
　 DENON DL103では聴いていなかったと思います。
　 MICROのトーンアームのＦＲ１Ⅲのウェイトバランスに合わせて、同じ重さにするため、
　 DENONのヘッドシェルは軽いので、11ｇ程度の錘を付けるか、Pioneerのシェルに付け替え
　　て3.2ｇ程度の錘を付けるか？
　そう言えば、PioneerのカートリッジPC20もずーっと聴いていないなー・・・。
　　Ｖ１５Ⅲ　　ＭＭ　自重　６．０ｇ　＋(シェル１２．０ｇ)　＝１８．０グラム
　　ＦＲ１Ⅲ　　ＭＣ　自重１０．５ｇ　＋(シェル１８．５ｇ)　＝２９．０グラム
　　ＤＬ１０３　ＭＣ　自重　８．５ｇ　＋(シェル　９．５ｇ)　＝１８．０グラム
　　ＰＣ２０　　ＭＭ　自重　３．７ｇ　＋(シェル１７．３ｇ)　＝２１．０グラム

　

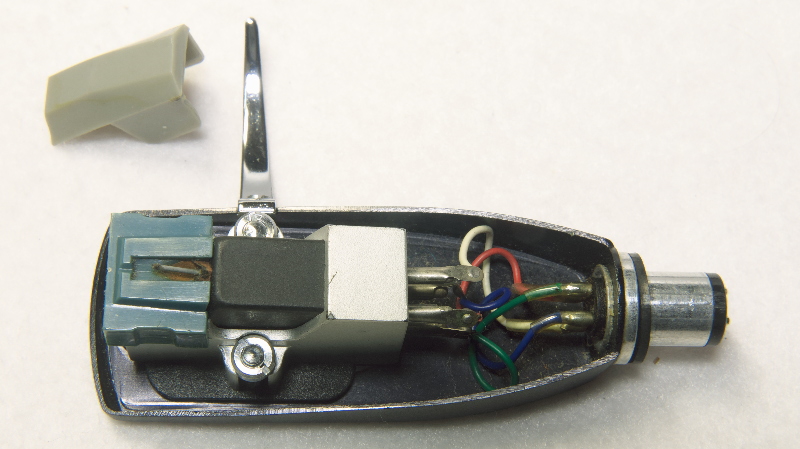

４．　ＰＩＯＮＥＥＲ　ＰＣ－２０　付属のカートリッジ　ＭＭ型
　　ヘッドシェルは、ＰＩＯＮＥＥＲ PP-301 1､000円→1､200円
　　Ｖ１５Ⅲ　　ＭＭ　自重　６．０ｇ　＋(シェル１２．０ｇ)　＝１８．０グラム
　　ＦＲ１Ⅲ　　ＭＣ　自重１０．５ｇ　＋(シェル１８．５ｇ)　＝２９．０グラム
　　ＤＬ１０３　ＭＣ　自重　８．５ｇ　＋(シェル　９．５ｇ)　＝１８．０グラム
　　ＰＣ２０　　ＭＭ　自重　３．７ｇ　＋(シェル１７．３ｇ)　＝２１．０グラム

　※　そもそも、２つの異なるカートリッジを、同じトーンアームで共有させるのは、針圧も違いますし、
トーンアームの高さ調整、ラテラルバランス調整、インサイドフォースキャンセラーなど厳密には調整仕
切れないです。随分以前、最初調整に苦慮したことを思い出しました。
　やはり、１本のトーンアームには１個のトーンカートリッジを取り付けて、専用するのが基本かも知れ
ませんが、一寸聴き比べるには、針圧など大きく違わなければ、余り気にしないで音楽を楽しむのが良い
のかなと思います。
